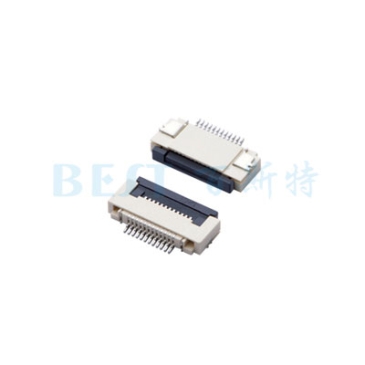

FPC連接器0510-NPWB H=1.0產品簡介

型號名稱：THD0510

產品型號：0510-NPWB

連接pin數：4--60pin

材質：LCP(94-V0),顏色：白色/黑色;鍍層厚度：1-3μ”Gold over Nickel

fpc連接器THD0510 H=1.0主要應用于各種數碼通訊產品、便攜式電子產品、電腦周邊設備、測量?jī)x器、汽車電子等領域。

?

FPC連接器0510-NPWB H=1.0技術參數

fpc連接器0510-NPWB H=1.0性能

接觸電阻：適合FPC 嵌合;開放電壓20mV 以下;短路電流1mA 的狀態下測定。100mΩ MAX

絕緣電阻：適合FPC嵌合;相鄰端子間或端子與地面間加DC 500V 下測定。500MΩMIN

耐電壓：適合FPC嵌合;相鄰端子間或端子與地面間加AC 250V(有效值)歷時1 分鐘下測定。無擊穿現象

FPC 拉力：插入排線后,拉FPC：速度 25±3mm/分鐘.Per pin x 0.15N Min.

端子保持力：以用每分鐘25±3mm 的速度平行向外拉。3.92N MIN

耐振動性：DC 1mA 通電狀態下;嵌合軸沿XYZ三個方向振動;振幅1.5mm; 頻率10-55-10Hz/分;歷時2 小時。接觸抵抗：100mΩMAX;瞬斷：1 ms MAX

耐沖擊性：DC 1mA 通電狀態下;嵌合軸沿相互垂直的6 個方向;以490m/s2{50G}沖擊;各3 次。接觸抵抗：100mΩMAX;瞬斷：1 ms MAX

耐鹽霧性：適合FPC 嵌合;35±2℃、5±1%的鹽水噴霧48 ± 4 小時;試驗后常溫水洗;再室溫干燥。接觸抵抗：100 mΩMAX

耐熱性：適合FPC 嵌合;85±2℃的空氣中;放置96 小時;再回到室溫中放置1-2小時。接觸抵抗：100 mΩMAX

耐寒性：適合FPC嵌合;-40±2℃的空氣中;放置96 小時;再回到室溫中放置1-2小時。接觸抵抗：100 mΩMAX

耐濕性：適合FPC 嵌合;60±2℃、相對濕度90-95%的空氣中;放置96 小時;再回到室溫中1-2 小時內測定。接觸抵抗：100 mΩMAX。絕緣抵抗：50 MΩMIN

溫度上升：適合FPC嵌合;最大容許電流通電，溫度測定。(UL 498)，30 ℃MAX

溫度循環：適合FPC 嵌合;-55±3℃ 30 分鐘;常溫常濕 1-2小時;85±2℃ 30 分鐘;常溫常濕 1-2小時分鐘，循環5 次

可焊性：端子前端基準面0.1mm 處浸入245±5℃的錫槽中;歷時3±0.5 sec。沾敷性:沾敷面積95%以上.

耐焊接熱：在370-400℃熱風爐中經過最多5 秒。

?

fpc連接器0510-NPWB H=1.0焊接溫度曲線圖
